AVIC-CL900/CW900/CZ900/CW700/CZ700/CE900シリーズ

オーディオ設定を行う

再生中の音源や好みに合わせて音質を調整することができます。

次の項目が設定できます。

イコライザー
フェーダー/バランス
ミュート設定
ソースレベルアジャスター
サブウーファー
スピーカー出力レベル
サブウーファー設定
カットオフ
リスニングポジション
タイムアライメント
音響チューニング
オートサウンドレベライザー
バスブースト
音場設定(VSC)
ラウドネス
オートレベルコントロール
サウンドレトリバー

イコライザー設定
フェーダー/バランス設定
ミュート設定
ソースレベルアジャスター設定
サブウーファー接続設定
スピーカー出力レベル設定
サブウーファー設定
カットオフ設定
リスニングポジション設定
タイムアライメント設定
音響チューニング<AVIC-CL900/CW900/CZ900/CE900 シリーズ>
オートサウンドレベライザー設定
バスブースト設定
音場設定(VSC)
ラウドネス設定
オートレベルコントロール設定
サウンドレトリバー設定

イコライザー設定

あらかじめ用意された設定（ファクトリーカーブ）とお好みで調整した設定（Custom）からイコライザーカーブを選択できます。

メモ

交通情報受信中は、一時的に「OFF」になります。
設定した調整値は、MSV/SDへの録音には反映されません。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡イコライザーにタッチします

お好みの設定（ファクトリーカーブ）にタッチします

AVIC-CL900/CW900/CZ900/CW700/CZ700の場合

5つのファクトリーカーブと2つのCustom設定値からイコライザーカーブを選択できます。

工場出荷時は「Flat」です。

S.Bass	低音が厚みを持ち、迫力のある重低音が響きます。
Powerful	低音と高音が厚みを持ち、アップテンポな曲がメリハリよく聞こえます。
Natural	自然なバランスで、聞き疲れしない心地よい音を再生します。
Vocal	中高音域が厚みを持ち、伸びやかなボーカルを際立たせます。
Flat	音の補正をしません。設定したイコライザーカーブと交互に切り換えて、イコライザーの効果を確認するときにご使用ください。
Custom1	Flat、Powerful、Natural、Vocal、S.Bassをベースにして周波数選択/レベル調整を行った設定値になります。
Custom2	周波数選択とレベル調整を行った設定値になります。

ページ先頭へ

AVIC-CE900シリーズの場合

6つのファクトリーカーブと1つのCustom設定値からイコライザーカーブを選択できます。

工場出荷時は「Flat」です。

S.Bass	低音が厚みを持ち、迫力のある重低音が響きます。
Powerful	低音と高音が厚みを持ち、アップテンポな曲がメリハリよく聞こえます。
Natural	自然なバランスで、聞き疲れしない心地よい音を再生します。
Vocal	中高音域が厚みを持ち、伸びやかなボーカルを際立たせます。
Clear	高域が厚みを持ち、楽器の音をメリハリ良く際立たせます。
Flat	音の補正をしません。設定したイコライザーカーブと交互に切り換えて、イコライザーの効果を確認するときにご使用ください。
Custom	周波数選択とレベル調整を行った設定値になります。

メモ

S.BassとPowerful、PowerfulとNaturaｌ、NaturalとVocal、VocalとClearは、中間の設定値も選択できます。

ページ先頭へ

イコライザーを補正する＜AVIC-CL900/CW900/CZ900/CW700/CZ700＞

補正した値をCustom1、Custom2に登録できます。

メモ

Flat、Powerful、Natural、Vocal、S.Bassをベースにし、ファクトリーカーブを補正してCustom1に登録できます。補正したい設定（ファクトリーカーブタッチ）を選択してから補正を行ってください。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡イコライザーにタッチします

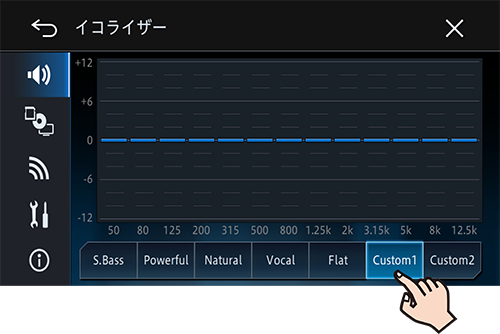

Custom1またはCustom2にタッチして、調整領域にタッチします

周波数バーエリアを指でなぞってレベルを補正します

50 Hz、80 Hz、125 Hz、200 Hz、315 Hz、500 Hz、800 Hz、1.25 kHz、2 kHz、3.15 kHz、5 kHz、8 kHz、12.5 kHz から周波数を選べます。

0を基準に± 6段階の範囲で調整できます。

ページ先頭へ

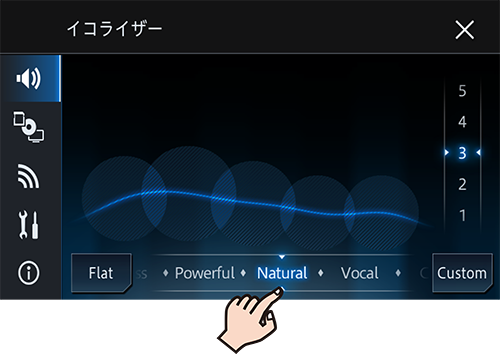

効果レベルを設定する＜AVIC-CE900シリーズ＞

Flat、Custom以外を選択している場合に、効果レベルを設定できます。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡イコライザーにタッチします

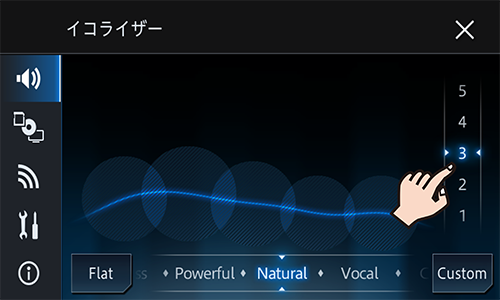

左右にドラッグし、プリセットを設定します

上下にドラッグし、レベルを設定します

1～5の範囲で調整できます。

ページ先頭へ

フェーダー/バランス設定

前後左右の音量バランスを調整できます。

工場出荷時はすべて「0」です。

メモ

スピーカーモードがネットワークモードの場合は、左右のバランスのみ調整できます。（AVIC-CL900/CW900/CZ900/CE900 シリーズの場合）

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡フェーダー/バランスにタッチします

操作領域にタッチして、前後左右のバランスを調整します

フェーダーは、0～25の範囲で調整できます。

バランスは、0～25の範囲で調整できます。

///にタッチしても調整できます。

ページ先頭へ

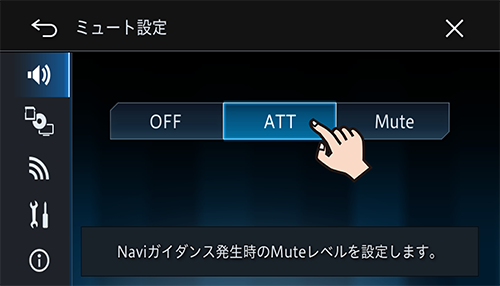

ミュート設定

NAVIガイドの音声が流れる時に聞いているAVソースの音量を調整することができます。

工場出荷時は「ATT」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡ミュート設定にタッチします

お好みの設定にタッチします

OFF	設定を解除します。
ATT	音量が-10 dB減衰します。
Mute	音量を0にします。

ページ先頭へ

ソースレベルアジャスター設定

AVソースを切り換えたときに音量の違いが出ないように、FMの音量を基準にして各AVソースの音量の差を揃えることができます。

工場出荷時は「0」です。

メモ

FMの音量を基準に他のAVソースとの音量を調整するため、FMを聞いているときは、ソースレベルアジャスターを設定できません。
CD録音中は、ソースレベルアジャスターを設定できません。
AVソースごとに登録されますが、同じ設定になるものは以下のとおりです。
- CD、ROM-Audio、ROM-Video
- DVD-Video、DVD-VR
- AM、交通情報
- MSV/SD、CD-REC
- USB1、USB2
- AUX、ドライブレコーダー

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡ソースレベルアジャスターにタッチします

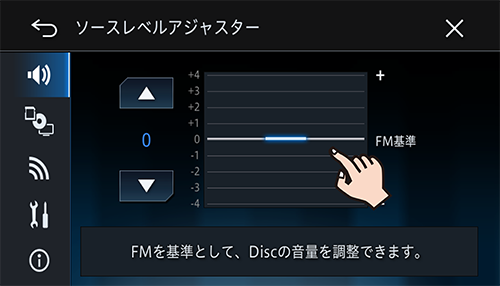

操作領域にタッチして、音量の差を調整します

－4～+4の範囲で調整できます。

/にタッチしても調整できます。

ページ先頭へ

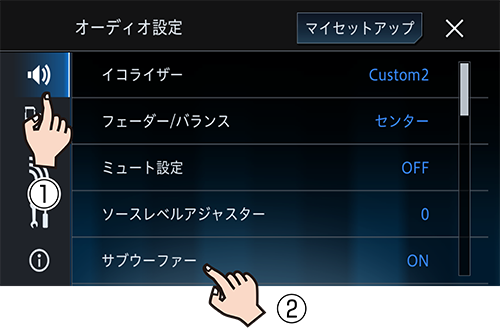

サブウーファー接続設定

サブウーファーの接続有無を設定します。設定をONにするとサブウーファー設定を行うことができます。

工場出荷時は「OFF」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡サブウーファーにタッチします

タッチするたびにON/OFFが切り換わります。

ページ先頭へ

スピーカー出力レベル設定

各スピーカーからの出力レベルを調整できます。

工場出荷時は「0 ｄB」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

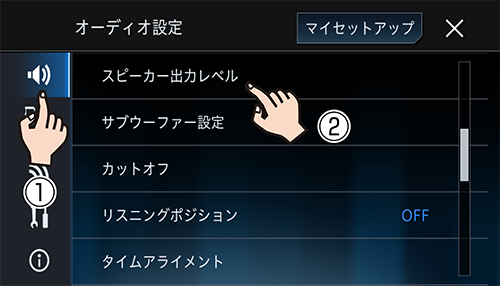

➡スピーカー出力レベルにタッチします

各スピーカーのまたはにタッチして設定します

タッチするたびに、スピーカーの出力が－24 dB ～＋10 dBの間で切り換わります。

AUTO EQ反映	AUTO TA&EQの測定結果が反映されます。

メモ

AUTO TA結果反映は、AUTO TA&EQ未測定またはAVIC-CW700/CZ700の場合は選択できません。➡車に合わせて音場を自動で補正する（AUTO TA&EQ）<AVIC-CL900/CW900/CZ900/CE900 シリーズ>
スピーカーモードがネットワークモードの場合、ALLは設定できません。（AVIC-CL900/CW900/CZ900/CE900 シリーズの場合）

ページ先頭へ

サブウーファー設定

サブウーファーのカットオフ周波数、スロープを設定できます。また、位相も切り換えられます。

メモ

サブウーファーの接続設定がONのときに設定できます。➡サブウーファー接続設定

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡サブウーファー設定にタッチします

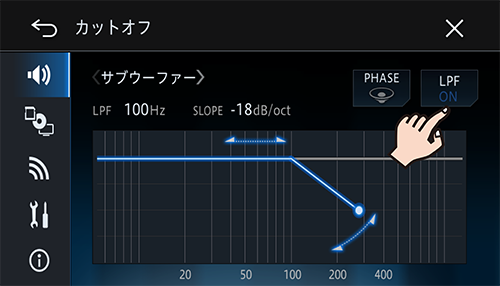

LPFにタッチします

タッチするたびにON/OFFが切り換わります。

周波数カーブをドラッグします

サブウーファーのカットオフ周波数とスロープを調整できます。

PHASEにタッチします

タッチするたびに(NORMAL)/(REVERSE)が切り換わります。

メモ

サブウーファーの位相は、車内条件により、サブウーファーから出力される周波数帯域が、フロント/リアのスピーカーから出力される周波数帯域と打ち消し合ってしまい、聞き取りにくくなるような場合に、位相を逆にすることで聞き取りやすくなります。
またはにタッチすると、サブウーファー以外のスピーカーから出力される周波数帯域の設定ができます。➡カットオフ設定

ページ先頭へ

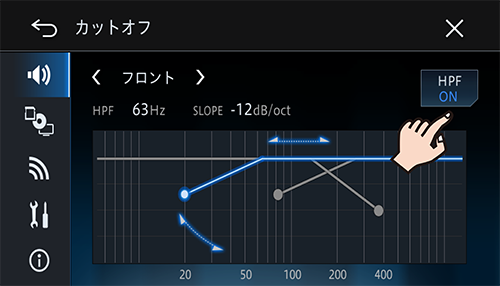

カットオフ設定

カットする起点となる周波数を選択します。このときに選択する周波数を、カットオフ周波数と呼びます。またそのカットの緩急を傾斜( スロープ) で設定します。

ある周波数から下の音域をカットし、上の音域を出力するフィルターをハイパスフィルター(HPF) と呼び、逆にある周波数から上の音域をカットし、下の音域を出力するフィルターをローパスフィルター(LPF) と呼びます。

工場出荷時の設定は、スピーカー設定の設定値によって異なります。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡カットオフにタッチします

またはにタッチします

タッチするたびに、調整するスピーカーが次のように切り換わります。

スピーカーモードがスタンダードモードまたはAVIC-CW700/CZ700 の場合

サブウーファー⇔フロント⇔ リア

フロント、リア	HPF が設定できます。
サブウーファー	LPF が設定できます。

スピーカーモードがネットワークモードの場合<AVIC-CL900/CW900/CZ900/CE900 シリーズ>

サブウーファー⇔Mid(HPF)⇔Mid(LPF)⇔High

High	HPF が設定できます。
Mid	HPF とLPF が設定できます。
サブウーファー	LPF が設定できます。

LPFまたはHPFにタッチします

タッチするたびにON/OFFが切り換わります。

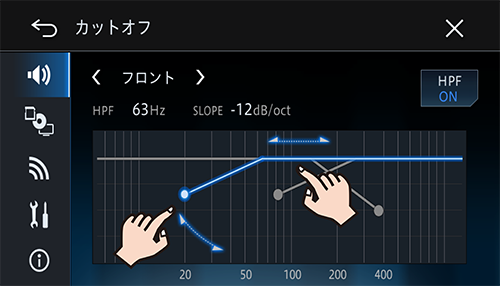

周波数カーブをドラッグします

各スピーカーのカットオフ周波数とスロープを調整できます。

メモ

オーディオ設定メニューでサブウーファーの設定が「OFF」の場合は、「サブウーファー」は調整できません。
サブウーファーの接続設定がONのときのみ、PHASEを設定できます。➡サブウーファー設定
選択したスピーカーのミュートをONにすると、周波数、スロープ、PHASEは設定できません。また、設定画面を抜けると、ミュートの設定値は自動的にOFFに戻ります。
スピーカーモードの設定によって、設定可能なスピーカーが異なります。（AVIC-CL900/CW900/CZ900/CE900 シリーズの場合）

ページ先頭へ

リスニングポジション設定

乗車位置や乗車人数に合わせて、聞く位置を選択できます。

工場出荷時は「OFF」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡リスニングポジションにタッチします

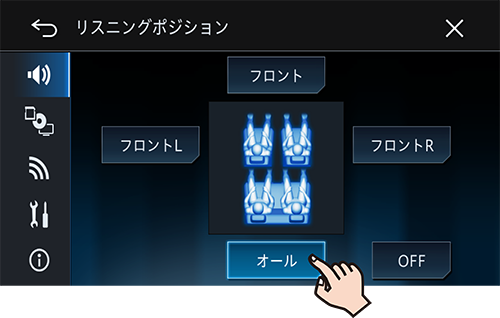

お好みのポジションにタッチします

フロントR	右ハンドル車の運転席、または左ハンドル車の助手席を中心とした設定です。
フロントL	左ハンドル車の運転席、または右ハンドル車の助手席を中心とした設定です。
フロント	同乗者が助手席にいるときの設定です。
オール	同乗者が後部座席にいるときの設定です。
OFF	音質補正設定を解除します。

メモ

スピーカーモードがネットワークモードの場合は、オールを選択できません。（AVIC-CL900/CW900/CZ900/CE900 シリーズの場合）

ページ先頭へ

タイムアライメント設定

タイムアライメントは、各スピーカーからリスニングポジションまでの距離を調整することで、音声の到達時間を補正し、音像の定位や全体的なバランスを調整する機能です。

この設定は、AVIC-CE900シリーズまたは、リスニングポジションをフロントLもしくはフロントRに設定しているときに可能です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡タイムアライメントにタッチします

各スピーカーのまたはにタッチして設定します

タッチするたびに、スピーカーからの距離が0 cm ～ 350.0 cmの間で2.5 cm単位で切り換わります。

TA ON/TA OFF	タイムアライメント強制OFF設定を有効/無効にします。
AUTO EQ反映	AUTO TA&EQの測定結果が反映されます。

メモ

AUTO EQ結果反映は、AUTO TA&EQ未測定またはAVIC-CW700/CZ700の場合は選択できません。➡車に合わせて音場を自動で補正する（AUTO TA&EQ）<AVIC-CL900/CW900/CZ900/CE900 シリーズ>
AVIC-CE900シリーズの場合は、設定可能なスピーカー名称が異なります。

ページ先頭へ

音響チューニング<AVIC-CL900/CW900/CZ900/CE900 シリーズ>

AUTO TA&EQの測定や測定データを設定値に反映させることができます。

AVIC-CE900シリーズの場合、ポジションの設定を行うと、車種に合わせた最適な設定を反映することが可能です。

AUTO EQをONにする

事前にAUTO EQを測定する必要があります。➡車に合わせて音場を自動で補正する（AUTO TA&EQ）<AVIC-CL900/CW900/CZ900/CE900 シリーズ>

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡音響チューニングにタッチします

Auto EQ適用にタッチします

AVIC-CE900シリーズの場合は、AUTO EQをONにすると車種別チューニングの設定がOFFになります。

車種別チューニングの設定をONにする場合は、チューニングにタッチしてください。

ページ先頭へ

スピーカータイプを選択する＜AVIC-CE900シリーズ＞

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡音響チューニングにタッチします

スピーカータイプ設定➡スピーカーの種類にタッチします

はいにタッチします

ページ先頭へ

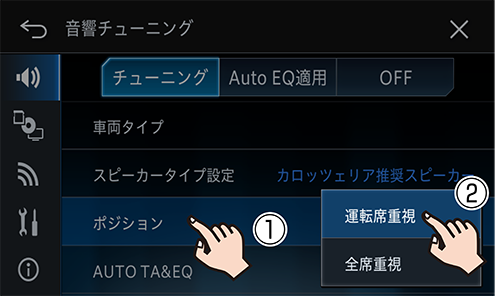

ポジションを選択する

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡音響チューニングにタッチします

ポジション➡設定したい項目にタッチします

ページ先頭へ

オートサウンドレベライザー設定

走行速度に応じて音量をリアルタイムに補正し、快適な聴き心地を保ちます。

工場出荷時は「OFF」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡オートサウンドレベライザーにタッチします

お好みの感度にタッチします

感度にタッチすると色が変わり、選択（ON）されたことを示します。設定できるレベルは、LOW、MID‐LOW、MID、MID‐HIGH、HIGHです。設定を解除するときはOFFにタッチします。

メモ

車速信号入力線を接続している際に機能します。
本機能が働いて音量が上がりすぎたとき、音が歪むことがあります。その場合は、音量を調整してください。

ページ先頭へ

バスブースト設定

低い音を強調することができます。

工場出荷時は「0」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡バスブーストにタッチします

お好みの設定にタッチします

0から6段階の範囲で調整できます。

ページ先頭へ

音場設定(VSC)

音場設定（VSC）は、スタジオやコンサートホールなどの音場を手軽に創出する機能です。好みの設定を選ぶだけで、さまざまな音響空間を再現できます。

工場出荷時は「OFF」です。

メモ

VSC は、「Virtual Sound Creator（バーチャルサウンドクリエイター）」の略です。
スピーカーモードがネットワークモードの場合は、設定できません。（AVIC-CL900/CW900/CZ900/CE900 シリーズの場合）

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡音場設定(VSC)にタッチします

お好みの設定にタッチします

OFF	設定をOFFにします。
MUSIC STUDIO	演奏者を前にして聴くように、音が前方から聴こえるような音場を設定します。音楽ソフトを楽しむときに適してします。
DYNAMIC THEATER	迫力のある重低音と効果音を強調します。映画などを楽しむときに適しています。
ACTOR'S STAGE	ドラマや演劇など、台詞が聞き取りやすいように中音域を強調します。
RELAX LIVING	リビングでくつろぐような感覚を再現します。BGM などを流すのに適しています。

ページ先頭へ

ラウドネス設定

小音量時に不足する低・高音を補正してメリハリのある音で再生できます。

工場出荷時は「OFF」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

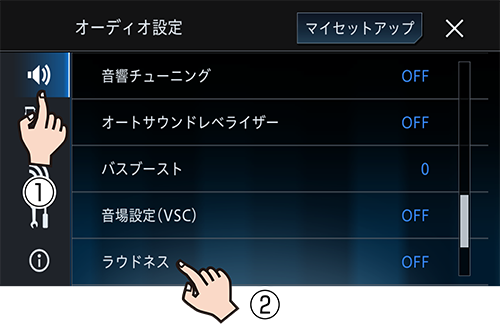

➡ラウドネスにタッチします

お好みの設定にタッチします

設定にタッチすると色が変わり、選択（ON）されたことを示します。設定できるレベルは、LOW、MID、HIGHです。設定を解除するときはOFFにタッチします。

ページ先頭へ

オートレベルコントロール設定

異なる音源の音量差を自動的に補正し、音量を一定に保てます。

工場出荷時は「OFF」です。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡オートレベルコントロールにタッチします

お好みの設定にタッチします

OFF	設定をOFFにします。
MODE1	音質を優先に設定します。
MODE2	音量一定化を優先に設定します。

ページ先頭へ

サウンドレトリバー設定

圧縮音楽の音質補正機能です。MSV/SD、USB、i Pod、ROM-Audio、Bluetooth Audioなどに記録された圧縮音楽を再生するときに効果的です。圧縮音楽は、人の耳では聴こえにくい音の成分がカットされてしまいます。「サウンドレトリバー」はデジタル信号処理により残されたデータから圧縮時に失われた音を補完して、音楽の持つ余韻や躍動感、広がり感のある音を復元して再生できます。

工場出荷時は「OFF」です。

メモ

TV、FM、AM、交通情報受信中の場合には効果が得られません。

ボタンを押し、HOME画面を表示します

AV・本体設定にタッチします

➡サウンドレトリバーにタッチします

お好みの設定にタッチします

OFF	設定をOFFにします。
MODE1	圧縮率の低い圧縮音楽に適しています。
MODE2	圧縮率の高い圧縮音楽に適しています。
