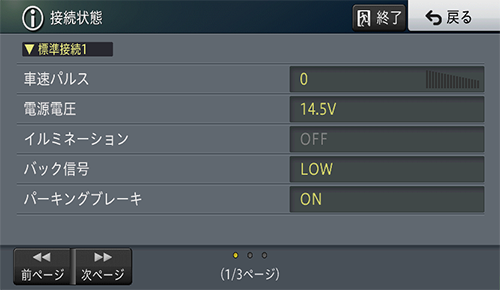

バック信号入力の取付け状態が表示されます。シフトレバーを「R」（リバース）の位置にすると「HIGH」と「LOW」の表示が入れ換わります。バック信号が検知できない場合は「測定不可」と表示されます。ブレーキペダルを踏んだままシフトレバーを操作し、正しく表示されることを確認してください。この接続は、車の前進/後退を判断するためのものです。バックランプのリード線の「シフトレバーをリバース位置にしたときに電圧が変化するリード線」に接続してください。

メモ

接続しないと前進後退を正しく検知できないことがあるため、自車位置がずれる場合があります。
別売のバックカメラを利用するときは必ず接続してください。接続しないと、バックカメラ映像に切り換わりません。

ページ先頭へ

パーキングブレーキ

パーキングブレーキの状態が表示されます。パーキングブレーキがかかっているときは「ON」、解除されているときは「OFF」と表示されます。

ページ先頭へ

GPSアンテナ

GPSアンテナの取付け状態が表示されます。正しく接続されているときは「OK」、接続されていない場合は「未接続」、GPS測位ができない場合は「測定不可」と表示されます。右側に表示されているアンテナのイラストでGPSアンテナの受信状態を確認できます。電波の受信しやすい見晴らしの良い場所で2本以上バーが表示されていれば良好です。

ページ先頭へ

測位状態

測位状態（3次元測位、2次元測位、未測位）と、測位に使われている衛星数（橙色）、受信中の衛星数（黄色）が表示されます。3つ以上の衛星の電波を受信すると現在地の測位が可能になります。→ナビゲーションのしくみ

ページ先頭へ

取付位置

ナビゲーション本体の設置状態が表示されます。正しく設置されているときは「OK」、設置状態に問題があるときは、「振動許容範囲外」または「取付角度許容範囲外」と表示されます。取付位置の情報取得に失敗している場合は「測定不可」と表示されます。

ページ先頭へ

Bluetooth機器1・Bluetooth機器2・Bluetooth機器3

本機に登録したBluetooth機器（1台目/2台目/3台目）の接続情報（接続機器名、Bluetoothデバイスアドレス、使用プロファイル名、電波強度※）が表示されます。またナビ本体とBluetooth機器間の電波状態がイラスト表示されます。（AVIC-RL901/RW901/RZ901/RL801-D/RW801-D/RZ801-D/RZ701/RW501/RZ501）

※ ナビゲーション本体とBluetooth機器間の電波強度（リンク強度）を示します。現在地画面やAVソース画面右下に表示されるBluetoothのアンテナマークは、ハンズフリー接続しているBluetooth機器の基地局から電波の受信強度を示します。

ページ先頭へ

ETCユニット/ETC2.0ユニット

ETC/ETC2.0ユニット（別売）の取付け状態が表示されます。必ずセットアップしてから確認してください。正しく接続されているときは「OK」、接続されていない場合は「未接続」、エラーが発生したときは、エラー番号が表示されます。

ページ先頭へ

車載器管理番号

ETC/ETC2.0ユニット（別売）の番号が表示されます。ユニットが正しく接続されていない場合は表示されません。

ページ先頭へ

カード有効期限

現在接続中のETC/ETC2.0ユニット（別売）に挿入したカードの有効期限が表示されます。ユニットが正しく接続されていない場合や、ユニットの機種によっては表示されません。

ページ先頭へ

通信モジュール

通信モジュールの取付け状態が表示されます。正しく接続されていれば「OK」と表示され、通信の有効期限が取得できた場合は年月日が表示されます。通信モジュールが接続されていない場合は「未接続」と表示されます。
