接続状態を確認する
各機器の接続状態、信号の状態などを確認できます。
ナビゲーション画面で
を押し、設定にタッチする

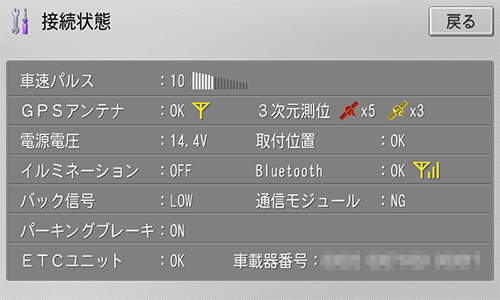

情報－接続状態にタッチする
メモ
-
正しく表示されない場合は、販売店にご相談ください。
車速パルス
現在本機が認識している車速パルスの数が表示されます。停車中の場合は「０」が表示されます。車を走行させると、速度に応じて「ピッ」という発信音がして、数字とともにバー表示が変化します。
車速パルスの確認は、安全な場所で、低速（時速5 km程度）で行ってください。
GPSアンテナ
GPSアンテナの接続状態が表示されます。正しく接続されているときは「OK」、接続されていない場合は「NG」と表示されます。その右側に表示されているアンテナのイラストはGPSアンテナの受信状態を確認できます。電波の受信しやすい見晴らしの良い場所で2本以上バーが表示されていれば良好です。
メモ
-
GPSアンテナのバーの本数と測位した衛星の数は比例しません。
測位状態
現在の測位状態（3次元測位／2次元測位／未測位）が表示されます。その右側には測位に使われている衛星（橙色）と受信中の衛星（黄色）の数がイラスト表示されます。3つ以上の衛星の電波を受信すると現在地の測位が可能になります。→GPSによる測位
電源電圧
車のバッテリーから本機に供給されている電源電圧が表示されます。エンジンをかけた状態で11 V～15 Vの範囲にあれば正常です。なお、最大で±0.5 V程度の誤差があるため、この表示は参考値です。
取付位置
本機の設置状態が表示されます。正しく設置されているときは「OK」と表示されます。「NG（振動）」と表示されたときは、『取付説明書』をご覧いただき、設置状態を確認してください。
イルミネーション
イルミ電源の状態が表示されます。車のスモールライトが点灯しているときは「ON」、消灯しているときは「OFF」と表示されます。
Bluetooth
「AVIC-MRZ06」では、Bluetoothによる携帯電話との接続（ペアリング）状態が表示されます。正しく接続（ペアリング）されていれば「OK」、接続（ペアリング）されていない場合は「NG」と表示されます。その右側に表示されているアンテナのイラストは本機と携帯電話間の受信強度を確認できます。
メモ
-
受信強度を確認するには、Bluetooth設定を行い、本機と携帯電話をワイヤレス接続する必要があります。→Bluetooth設定を行う
バック信号
バック信号入力の接続状態が表示されます。シフトレバーを「R」（リバース）の位置にすると「HIGH」と「LOW」の表示が入れ換わります。ブレーキペダルを踏んだままシフトレバーを操作し、正しく表示されることを確認してください。この接続は、車の前進/後退を判断するためのものです。
メモ
-
接続しないと前進後退を正しく検知できないことがあるため、自車位置がずれる場合があります。
-
別売のバックカメラを利用するときは必ず接続してください。接続しないと、バックカメラ映像に切り換わりません。
通信モジュール
「AVIC-MRZ06」では、通信モジュール（別売）の接続状態が表示されます。正しく接続されていれば「ＯＫ」、接続されていない場合は「ＮＧ」と表示されます。
パーキングブレーキ
パーキングブレーキの状態が表示されます。パーキングブレーキがかかっているときは「ON」、解除されているときは「OFF」と表示されます。
ブレーキペダルを踏んだままパーキングブレーキを操作し、正しく表示されることを確認してください。
ETCユニット
ETCユニット（別売）の接続状態が表示されます。必ずセットアップしてから確認してください。正しく接続されている場合は「OK」、接続されていない場合は「NG」と表示されます。「ＮＧ」と表示されたときは、『取付説明書』をご覧いただき、ETCユニットの接続状態を確認してください。また、エラーが発生した場合はエラー番号が表示されます。→メッセージと対処方法
車載器番号
ETCユニット（別売）の車載器番号が表示されます。
